VR健身运动外设使用说明 V1.2.3

一、硬件部分

1. 硬件选型

WitMotion Wifi传感器

WitMotion 蓝牙传感器

根据官方wit-sdk和Android工程，导出.aar文件提供给unity使用

有线划船机: X-board V3 + OMRON编码器E6B2-CWZ6C X 2

2. 硬件功能定义

获取外设运动时的角速度、加速度等值。

3. 硬件部署清单

健身运动外设(自行车、椭圆机、划船机等)，传感器(WitMotion蓝牙/Wifi传感器、有线自行车传感器及主控板)，路由器，移动终端(头盔)

二、插件部分

1. 插件下载

下载并导入 WFramework

2. 插件导入

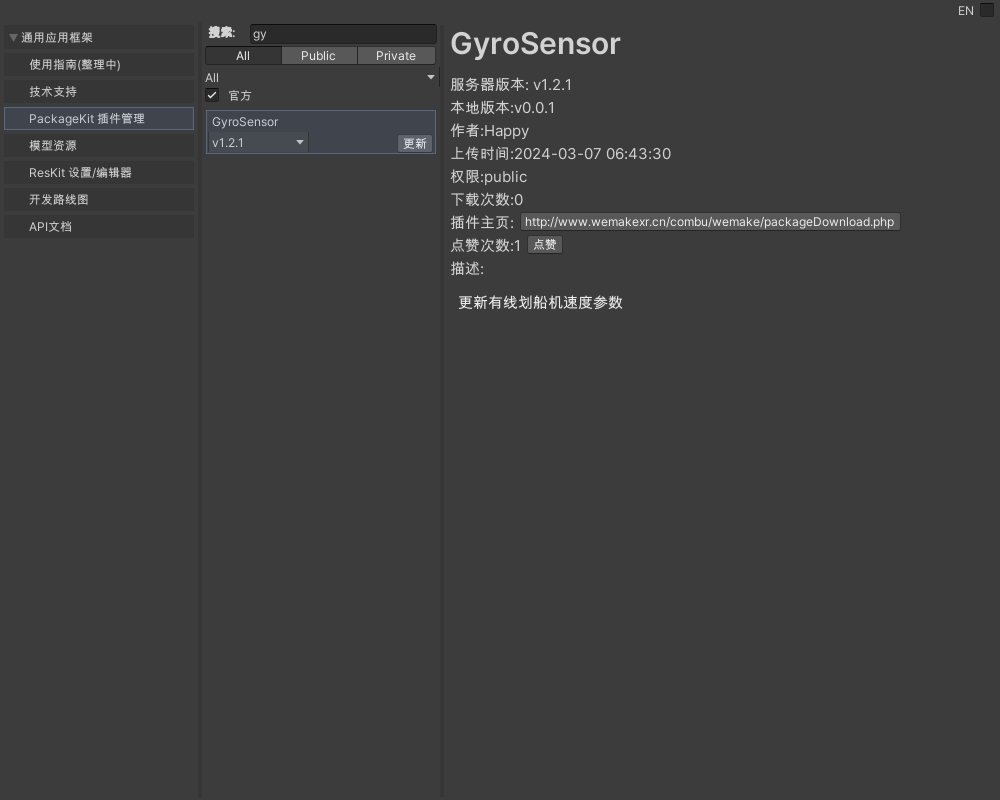

2.1 在 WFramework 中下载插件，插件名称为：GyroSensor
(当前版本为V1.2.3)

2.2 插件导入后

1、将GyroSensor文件夹中的Plugins，移动到Assert文件夹中

2、配置unity设置

• 1.修改gradleTemplate.properties文件， 允许Unity引擎打包时添加AndroidX依赖。
  文件地址：unity安装路径下
  \Editor\Data\PlaybackEngines\AndroidPlayer\Tools\GradleTemplates\gradleTemplate.properties
  添加代码

  android.useAndroidX=true
  android.enableJetifier=true

• 2.在Unity项目的mainTemplate.gradle配置文件中添加AndroidX依赖

  implementation 'androidx.appcompat:appcompat:1.3.0'
  implementation 'com.google.android.material:material:1.5.0'
  implementation 'androidx.constraintlayout:constraintlayout:2.0.4'
  testImplementation 'junit:junit:4.13.2'
  androidTestImplementation 'androidx.test.ext:junit:1.1.3'
  androidTestImplementation 'androidx.test.espresso:espresso-core:3.4.0'

• 3.PlayerSettings->Player->PublishingSettings->Build->CustomMainGradleTemplate 勾选

3. 插件调用Dome

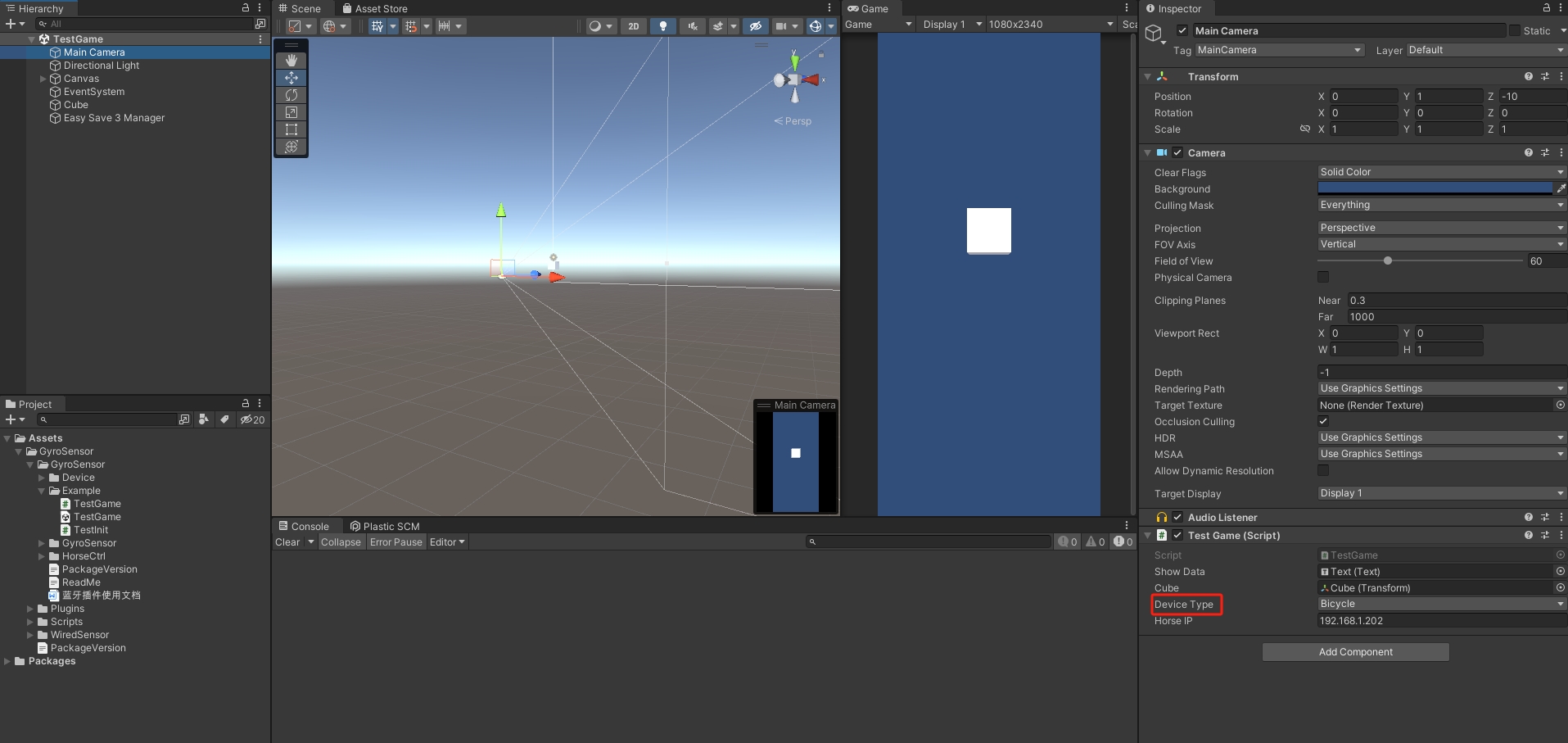

DemoScene：Assets\GyroSensor\GyroSensor\Example\TestGame.unity

1、选择设备类型：Device Type

使用设备为主动控制骑马机时，需要使用骑马机IP进行初始化
horseControlManager.Init(HorseIP);
使用有线自行车／有线划船机时，需要写入设备主控板IP
ES3.Save<string>("HWIP", "192.168.1.200");

2、当前全部设备类型

public enum DeviceType
{
    // 自行车
    Bicycle,
    // 儿童自行车
    ChildrenBicycle,
    // 椭圆机
    Elliptica,
    // 划船机
    Rowing,
    // 双桨划船机
    DoubleRowing,
    // 骑马机
    HorseRiding,
    // 儿童小马
    ChildrenHorse,
    // 平衡球
    BalanceBall,
    // 儿童摇摆木马
    ChildrenRockingHorse,
    // 主动控制骑马机
    HorseControl,
    // 亚克力自行车
    BicycleWired,
    // 冲浪机
    Surfing,
    // 有线划船机
    RowingWired,

}

3、当前全部传感器类型

public enum GyroSensorType
{
    // WIFI传感器
    WIFI,
    // 蓝牙传感器
    BLE,
    // 亚克力自行车、有线划船机
    Wired
}

三、插件调用方式

1. Unity 插件调用方式

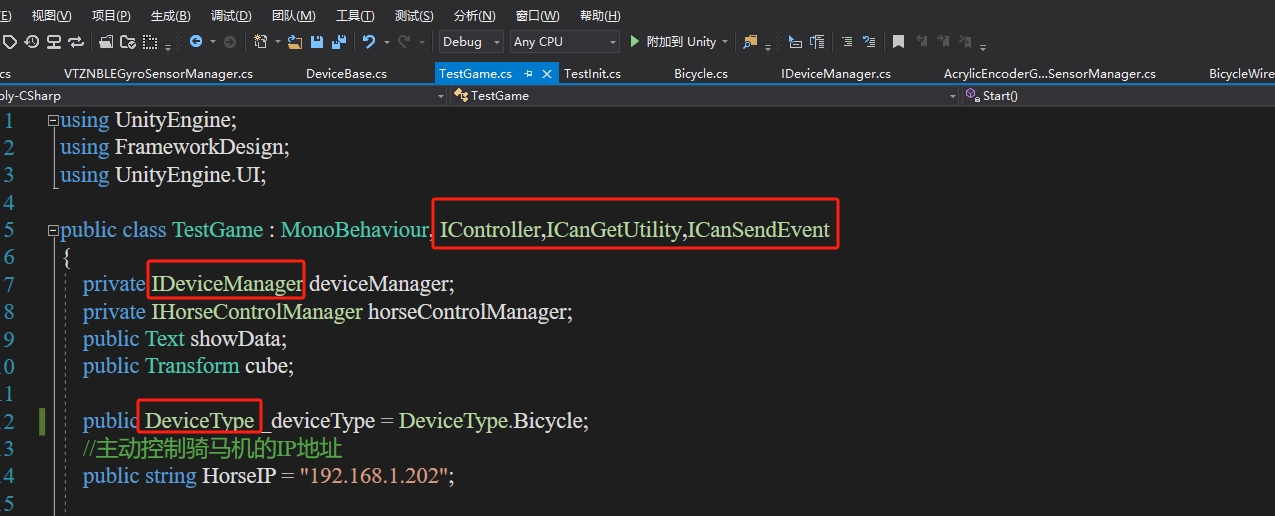

1、在初始化的脚本中，继承IController,ICanGetUtility,ICanSendEvent

2、确定设备类型和相关设备接口

DeviceType _deviceType = DeviceType.HorseControl 时，使用IHorseControlManager，并需要骑马机IP
DeviceType _deviceType = DeviceType.其他时，使用IDeviceManager
    _deviceType == DeviceType.BicycleWired || _deviceType == DeviceType.RowingWired 时,需要提前设置IP(ES3.Save("HWIP", "192.168.1.200");)

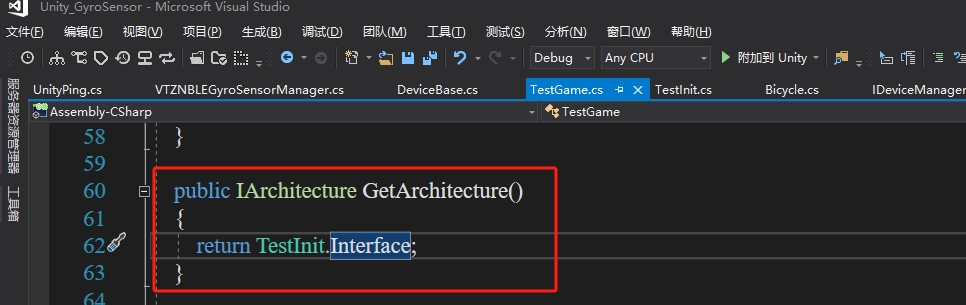

3、在初始化脚本中添加函数

    public IArchitecture GetArchitecture()
    {
        return TestInit.Interface;
    }

4、在初始化脚本的Start()函数中，先发送设备类型

this.SendEvent(new DeviceManagerEvent() { deviceType = _deviceType });

4.1.1 获取IDeviceManager

deviceManager = this.GetUtility<IDeviceManager>();

4.1.2 根据传感器类型初始化

deviceManager.Init(GyroSensorType.Wired);

4.2 若为主动控制骑马机(_deviceType == DeviceType.HorseControl)

4.2.1 获取IHorseControlManager

horseControlManager = this.GetUtility<IHorseControlManager>();

4.2.2 根据骑马机IP初始化

horseControlManager.Init(HorseIP);

5、获取速度值

deviceManager.GetSpeed()

6、主动控制骑马机

    /// <summary>
    /// 获取当前速度挡位
    /// </summary>
    /// <returns></returns>
    float GetSpeed();

    /// <summary>
    /// 加速
    /// </summary>
    void AddSpeed();
    /// <summary>
    /// 减速
    /// </summary>
    void SubSpeed();
    /// <summary>
    /// 停止
    /// </summary>
    void Stop();

2. UE4 插件调用方式。

无线版（witmotion）

• witmotion配置说明
  http://www.wemakexr.cn/DocumentCenter/witmotion%E4%BC%A0%E6%84%9F%E5%99%A8%E9%85%8D%E7%BD%AE%E6%96%87%E6%A1%A3/
• 本插件适用版本4.27，插件下载地址
  http://www.wemakexr.cn/plugins/witmotion/WitmotionUdpPlugin.zip

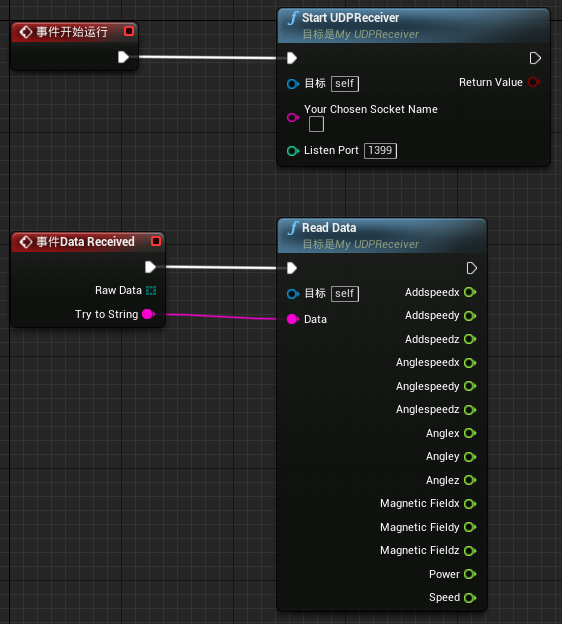

• 将插件导入后，蓝图如下图配置，ReadData输出的即为各轴向数值

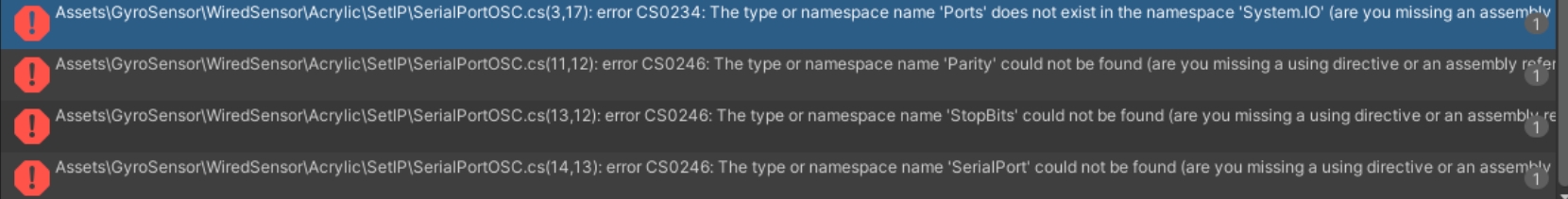

四、常见错误

解决方法：PlayerSettings->OtherSetting->Configuration->Api Compatibility Level，不要选择.NET Standard 2.1
